¿Cómo mejora un mazo de cables DB la estabilidad de la conexión y la eficiencia del sistema?

ElArnés de cables DBDesempeña un papel vital en los sistemas electrónicos y de comunicación modernos, proporcionando conexiones estables, eficientes y organizadas entre varios componentes. Este artículo explora en profundidadquéun mazo de cables DB es,por quées importante en diferentes industrias, ycómoMejora la confiabilidad y la integridad de la señal. Al presentar parámetros técnicos detallados, listas de características y tablas profesionales, ayuda a los lectores a comprender la estructura, la funcionalidad y los estándares de rendimiento de los arneses de cables DB. El contenido también responde a diez preguntas frecuentes que suelen tener los clientes, lo que garantiza claridad y transparencia técnica. Finalmente, el artículo presentaConector de precisión Co., Ltd. de Dongguan Signalorigin, un fabricante profesional dedicado a soluciones de mazos de cables DB de alta calidad, e invita a los lectores a comunicarse con la empresa para obtener servicio personalizado y soporte técnico.

Tabla de contenido

1. ¿Qué es un mazo de cables DB y por qué es importante?

2. Cómo funciona el mazo de cables DB y parámetros técnicos clave

3. Preguntas frecuentes: preguntas comunes sobre el mazo de cables DB

4. Acerca de Dongguan Signalorigin Precision Connector Co., Ltd. y resumen / contacto

1. ¿Qué es un mazo de cables DB y por qué es importante?

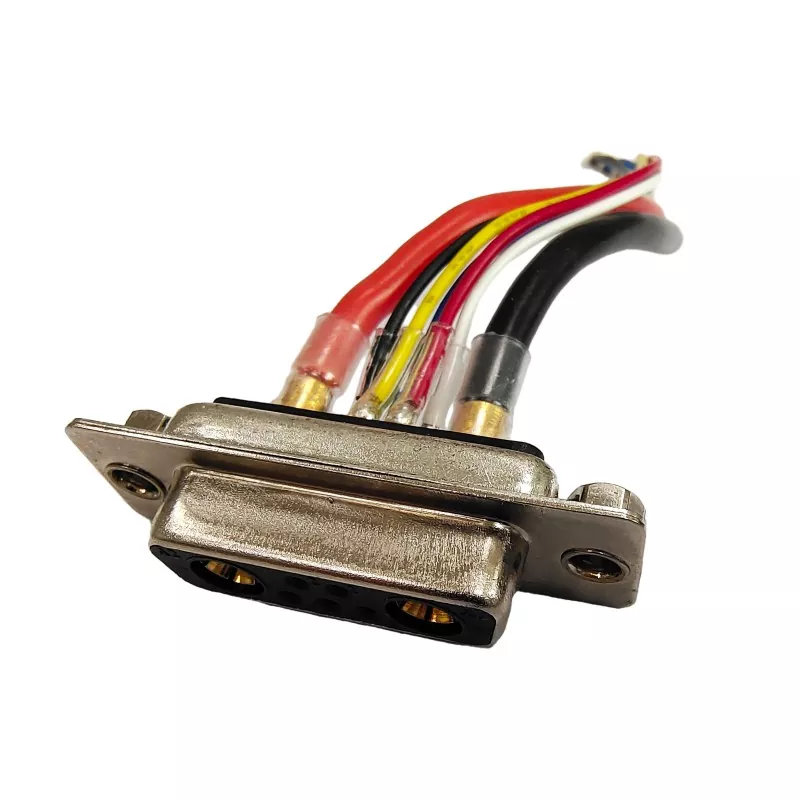

A Arnés de cables DBse refiere a un conjunto de cableado construido alrededor de una interfaz de conector D-sub (o "DB"), que combina múltiples cables individuales, terminales, blindaje y funda protectora en un único arnés integrado que termina en uno o más conectores DB (por ejemplo, DB-9, DB-15, DB-25, DB-44, DB-52, etc.). Estos arneses son comunes en comunicaciones de datos, instrumentación, sistemas de control industrial, aviónica y diagnóstico automotriz.

Al agrupar cables en un telar e integrarlos en la interfaz del conector DB, un mazo de cables DB garantiza la integridad de la señal, la asignación correcta de pines, un blindaje uniforme y una instalación simplificada. En esencia, es el sistema nervioso que conecta la electrónica a nivel de placa o de sistema con sistemas externos a través de conectores DB.

¿Por qué esArnés de cables DB¿Importante (y con una demanda creciente)?

• Integridad de la señal y supresión de ruido: Los conectores DB frecuentemente transportan señales analógicas o digitales sensibles; un arnés garantiza blindaje, conexión a tierra correcta y enrutamiento de cables para reducir EMI (interferencia electromagnética).

• Modularidad y escalabilidad: El uso de conectores DB permite que los sistemas sean modulares: conectar/desconectar subsistemas es más fácil en comparación con cables sueltos.

• Fiabilidad y mantenibilidad: Un arnés consolidado es más fácil de probar, inspeccionar, reemplazar o reparar que muchos cables individuales.

• Uso creciente en sistemas avanzados: Con la proliferación de sistemas de instrumentación, adquisición de datos y control (por ejemplo, automatización industrial, diagnóstico de vehículos eléctricos, aeroespacial), los arneses DB tienen más demanda.

• Tendencias de crecimiento del mercado: Se prevé que el mercado de mazos de cables para automóviles alcance más de 125 mil millones de dólares en 2035, impulsado por la adopción de vehículos eléctricos y la electrónica avanzada.

• Reducción de la complejidad y eficiencia en la fabricación.: La racionalización de los diseños de arneses reduce los costos de producción, acorta los plazos de entrega y reduce las tasas de error.

2. Cómo funciona el mazo de cables DB y parámetros técnicos clave

¿Cómo funciona unDB Nosotrose Arnés¿Trabajar?

1. Selección y preparación de cables– Elija el calibre del conductor, el tipo de aislamiento y el blindaje adecuados según la señal (potencia, datos, analógica) y las condiciones ambientales.

2. Enrutamiento y agrupación– Agrupe los cables en ramas lógicas, aplique fundas, bridas o blindaje trenzado.

3. Integración de terminación y conector– Engarce o suelde cada cable a un terminal, insértelo en la carcasa del conector DB (pin/enchufe), aplique la carcasa trasera o el protector contra tirones.

4. Blindaje y puesta a tierra– Conecte el blindaje a la carcasa o al punto de tierra para mantener el rendimiento EMI.

5. Pruebas y validación– Pruebas de continuidad, resistencia de aislamiento, alto potencial (hipot) y pruebas de tracción.

6. Montaje e instalación finales– El arnés está conectado a la interfaz DB en ambos extremos, proporcionando rutas de señal de un sistema a otro.

Parámetros técnicos clave

A continuación se muestra una tabla que resume las especificaciones típicas y personalizadas paraArneses de cables DB:

Además, aquí hay una lista de funciones que los clientes solicitan con frecuencia:

• Ramas o subarneses de ruptura

• Cables codificados por colores y etiquetas etiquetadas.

• Fundas de conector sobremoldeadas para alivio de tensión

• Carcasas traseras, molduras o sellados resistentes para protección del medio ambiente

• Giros personalizados, blindaje de pares o impedancia controlada para pares diferenciales (por ejemplo, RS-422, CAN, Ethernet vía DB)

Ejemplo de especificación del modelo

Estas especificaciones ilustran cómo unArnés de cables DBSe puede personalizar según las necesidades de aplicación más estrictas.

3. Preguntas frecuentes: preguntas comunes sobreArnés de cables DB

A continuación se muestra una lista de alrededor de diez preguntas comunes (en formato de preguntas y respuestas) que los clientes potenciales suelen hacer sobre los arneses de cables DB, junto con respuestas breves pero claras y detalladas.

P1: ¿Qué significa "DB" en DB Wire Harness?
A1: "DB" se refiere a la familia de conectores subminiatura D. Históricamente, la "B" indicaba un tamaño de proyectil específico en la nomenclatura anterior (aunque hoy en día muchos se refieren vagamente a DB-9, DB-15, etc.). El término correcto es D-sub, pero "DB" se usa ampliamente en la industria.

P2: ¿Puede un mazo de cables DB transportar líneas de señal y de alimentación?
R2: Sí. Puede incluir líneas eléctricas (por ejemplo, 12 V, 24 V) junto con líneas de señal en el mismo arnés, siempre que el calibre del cable, el aislamiento y el diseño de diafonía/EMI se gestionen adecuadamente.

P3: ¿Cómo se garantiza el blindaje y la integridad de tierra en el arnés DB?
R3: Utilice blindajes de nivel de par individuales o lámina + trenza, ate los drenajes del blindaje a la carcasa del conector o a las clavijas de tierra, mantenga puntos de conexión a tierra consistentes y evite bucles de tierra.

P4: ¿Qué pruebas se recomiendan para el mazo de cables DB?
A4: Prueba de continuidad, prueba de resistencia de aislamiento, prueba de alto potencial y prueba de tracción mecánica. Además, se puede emplear la verificación de la señal funcional (por ejemplo, tasa de error de bits para líneas de datos).

P5: ¿Pueden los arneses DB admitir datos de alta velocidad (por ejemplo, Ethernet, RS-485)?
R5: Sí. Al utilizar pares trenzados, líneas de impedancia controlada y blindaje, los arneses DB pueden admitir protocolos de alta velocidad siempre que se preserve la integridad de la señal.

P6: ¿Qué materiales son mejores para el aislamiento en ambientes hostiles?
R6: FEP, ETFE, PTFE o XLPE son ideales para exposición a altas temperaturas, productos químicos o llamas. Superan al PVC estándar en robustez.

P7: ¿Cuál es el plazo de entrega típico para los pedidos de mazos de cables DB personalizados?
R7: El plazo de entrega depende de la complejidad, la cantidad y los requisitos de prueba, pero suele oscilar entre 4 y 8 semanas. Es posible que existan opciones aceleradas.

P8: ¿Cómo se manejan las etiquetas y los colores de los cables en DB Harness?
R8: Podemos codificar por colores los conductores y colocar etiquetas, marcar termorretráctiles o etiquetar cada cable según la documentación del cliente para facilitar la instalación y el mantenimiento.

P9: ¿Los arneses de cables DB estándar cumplen con RoHS / IPC?
R9: Sí, se pueden fabricar arneses estándar para cumplir con RoHS e IPC/WHMA-A-620 (Clase 2 o Clase 3 según la aplicación).

P10: ¿Cuál es la longitud máxima sobre la cual un arnés DB sigue siendo confiable?
R10: Depende del tipo de señal y de las especificaciones eléctricas, pero en muchos entornos de control o instrumentación son factibles longitudes de 10 a 20 metros. Para tramos muy largos, la impedancia, la caída de voltaje y la integridad de la señal deben diseñarse cuidadosamente.

Estas preguntas frecuentes ayudan a guiar a los clientes potenciales y mejorar el SEO al hacer coincidir las consultas de los usuarios reales.
